BK Mikro TK8A是一款主要用于加工中心換刀裝置內部刀具破損檢測的掃描儀增加很少或沒有額外的循環時間?？刂破骺稍趦?nèi)存中存儲多達512種不同的刀具長度，并使用 24vdc M-Code/宏 I/O 組合、Profibus、Profinet 或 DeviceNet 進行控制。該系統可以檢查更換器中長度從短到長變化多達15英寸的工具。512種不同工具中的每一種都可以設置在0.15到25.4度之間變化的單獨公差范圍。

BK Mikro掃描器TK8A ID:6304237這款旋轉式掃描儀具有兩個特殊功能：一方面，使用長 380 毫米的掃描棒可實現與物體的更大距離。另一方面，可以使用帶板的掃描儀，并允許監控刀庫內的刀尖。驅動器的高定位分辨率確保了高的監控精度。

完整的BK Mikro TK8A CNC刀具傳感器系統包括：

控制單元。

輸入/輸出單元-BKM9I/O。

掃描器(電機)-TK8A。

連接電纜-BKC10。

安裝支架-BK7-8MB。

BK Mikro斷刀檢測/掃描儀工作原理：

首先，需要使用宏或二進制 M 代碼組合示教所有刀具長度并將其存儲在 BK Mikro 9 控制器的內存中，該代碼組合從機器的 CNC 控制器輸出。這些長度是使用距離原始位置的角度來計算的，該角度是在接觸工具尖端之前棒移動到的。一旦所有刀具長度都存儲到內存中，CNC 刀具傳感器系統將知道在調用特定刀具時要檢查的角度。刀具完成加工并放回刀具更換器后，TK8A 將檢查長度并將其與存儲的數據進行比較。如果長度在為該刀具設置的公差窗口內，該單元將輸出“OK”信號以允許機器循環繼續。掃描器：

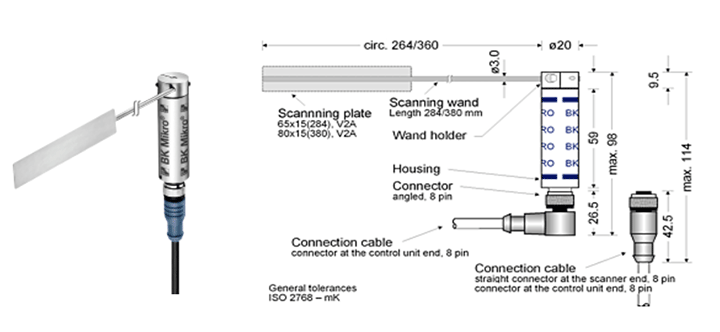

BK Mikro斷刀檢測、掃描儀技術數據：

外殼：陽極氧化鋁。

防護類型：IP 68。

魔杖長度：380 毫米，帶掃描板 80 毫米 x 15 毫米(標準)。

棒長度：284 毫米，帶掃描板 65 毫米 x 15 毫米掃描角度：0° 到 300°。

控制單元連接：連接器，M12x1，8 針。

溫度范圍：0°C 至 +80°C。

感應周期：> 1000 萬次，正常減速。
