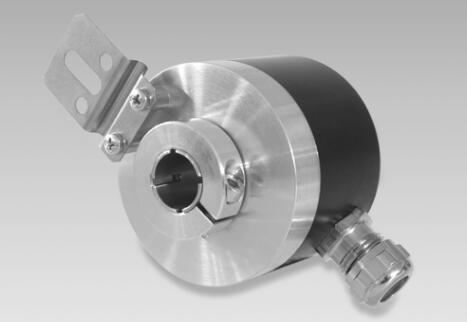

增量編碼器

ITD 21 A 4 Y36

空心軸?10至?14mm

帶有盲孔空心軸的編碼器?10... 14 mm

最大限度。每轉6000脈沖

光學感測方法

通過扭矩支撐安裝

TTL或HTL輸出信號

電纜輸出徑向

高防護

技術數據

技術數據-電氣額定值

電源電壓

5 VDC±5％

直流8 ... 30 VDC

反極性保護

是的

無負荷消耗

≤100毫安

每轉脈沖數

200…6000

參考信號

零脈沖，寬度90°

感應方式

光學的

輸出頻率

≤300kHz（TTL）

≤160kHz（HTL）

輸出信號

A，B，N +倒置

輸出階段

TTL線路驅動器（防短路）

HTL推挽（防短路）

抗干擾能力

DIN EN 61000-6-2

輻射干擾

DIN EN 61000-6-3

技術數據-機械設計

尺寸（法蘭）

?58毫米

軸類型

?10mm（盲孔空心軸）

?12mm（空心盲軸）

?14mm（空心盲軸）

爬山用具

006

防護EN 60529

IP 65

運轉速度

≤8000rpm

≤5000rpm IP 65（> 70°C）

起動扭矩

≤0.01Nm（+20°C）

材料

外殼：鋁，黑色，粉末涂層

軸：不銹鋼

工作溫度

-20 ... + 70°C

-20 ... + 100°C

相對濕度

90％無凝結

抵抗性

DIN EN 60068-2-6振動10 g，55-2000 Hz

DIN EN 60068-2-27沖擊100 g，11毫秒

聯系

電纜1 m

重量約

280克
