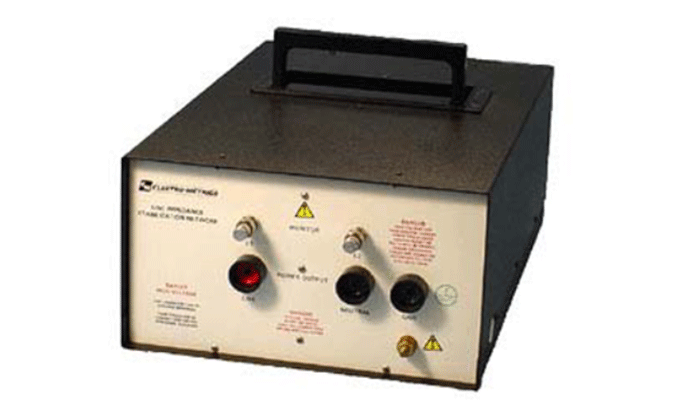

Electro-Metrics EM-7820 線路阻抗穩定網絡 (LISN) 是一種雙通道低通濾波器網絡，旨在將電動設備與外部電源隔離。當根據 ANSI C63.4 和某些 FCC、CISPR 和 VDE 標準進行高頻傳導測量時，使用 EM-7820。

Electro-Metrics濾波器EM-7820|10 kHz–30 MHz應用:

當測量從線路到地面的傳導無線電干擾電壓時，必須穩定線路阻抗，以便可以在多個設施上進行可重復的測試。

Electro-Metrics 系列 LISN 旨在滿足傳導發射測量的 FCC、ANSI 和 CISPR 標準。每個 LISN 都設計為對高頻信號呈現相對恒定的阻抗，高頻信號可能出現在被測設備和電源之間的電源線上。

Electro-Metrics濾波器EM-7820|10 kHz–30 MHz規格:

電氣

頻率范圍： 10 kHz – 30 MHz

VDE 0876 規定曲線： ±-20%

電源線頻率： DC 至 400 Hz

25 A 最大電流

2 條線路

最大交流輸入：

線對線： 440 VAC

線對地： 220 VAC

電感： 50μH / 250μH

阻抗： 50 歐姆

連接器：

監控端口： BNC 型，母頭

電源輸入/輸出：高級插頭/插座插座

機械的

長度： 41.15 厘米(16.2 英寸)

寬度： 27.69 厘米(10.9 英寸)

高度： 15.57 厘米(6.13 英寸)

重量： 9.3 千克(20.5 磅)

當相關測量設備是使用電控固態衰減器的頻譜分析儀或 EMI 計時，建議使用高通濾波器(Electro-Metrics EM-7600 瞬態限制器)。這種預防措施可防止瞬變對衰減器的 FET 半導體造成可能的損壞。
