瑞士portescap微型電機

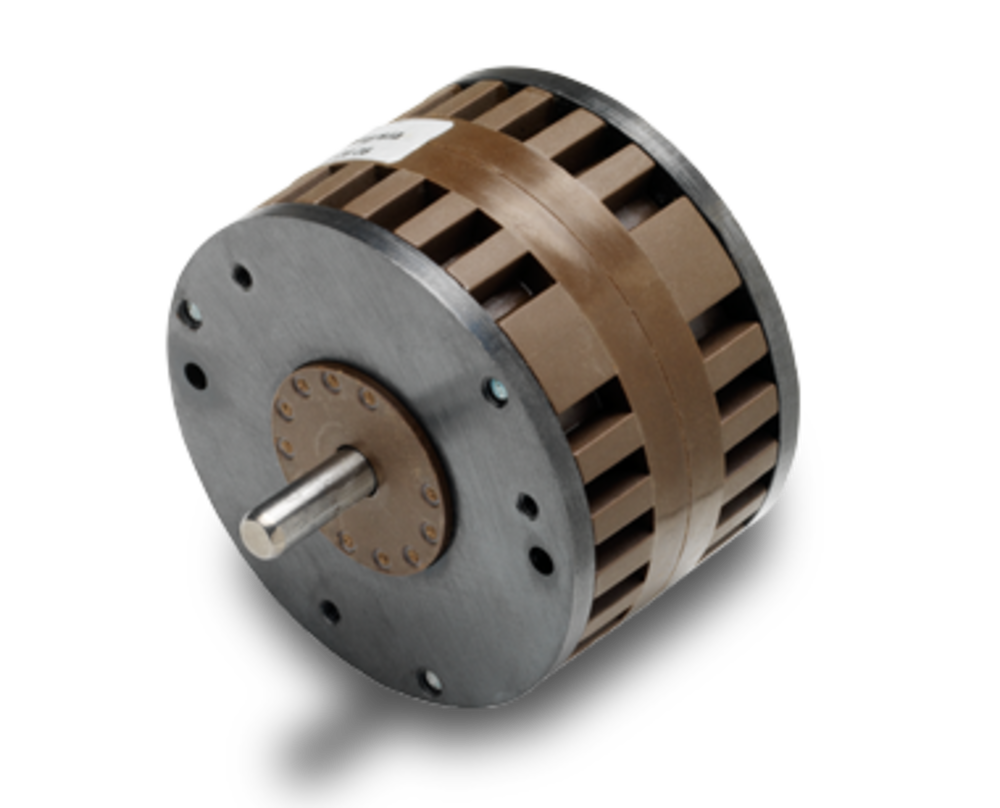

P532圓盤磁鐵高速步進電機
Portescap盤式磁電機可提供出色的動態性能,這是市場上任何其他小直徑步進器所無法比擬的。獨特的薄盤磁鐵可在給定的包絡中實現更精細的步進分辨率,比傳統步進器具有更高的加速度和更高的最高速度。
規格+細節
零件號
P532 258 0.7 10(平行)
P532 258 004 10(并行)
P532 258 004 10(系列)
P532 258 012 10(系列)
電機直徑
52
軸間隙-軸向(μm)
25 @ 5N
軸間隙-徑向(μm)
步距角(度)
3.6
每轉步數
100
環境工作溫度范圍(°C)
-20至+50
電氣時間常數(毫秒)
2.3
轉子慣量(gcm2)
12
重量(克)
250
絕對精度2點。開,全步(度)
±0.18
線圈溫度,最高(°C)
130
定位扭矩(mN·m)
40
介電耐壓(VAC)
500 5秒
每相電感,典型值(mH)
0.7
5
20
64
角加速度(標稱電流)(rad /s2)
195000
軸向軸負荷,最大值(N)
30
反電動勢幅度(V / kstep / s)
6
21
保持扭矩1.5倍(標稱電流)(mN·m)
300
保持轉矩(標稱電流)(mNm)
205
標稱相電流(1相導通)(A)
5.2
2
1個
0.56
標稱相電流(2相導通)(A)
3.7
1.4
0.4
功率率(標稱電流)(kW / s)
35
徑向軸負荷,最大值(N)
每相電阻,典型值(歐姆)
2.2
8.8
27
熱阻線圈環境(°C / W)
7.3
