使用 Toraxor 心軸進行研磨、車削和平衡

TORAXOR - 一個成功的故事

自 1972 年以來，Gerber Maschinenbau 一直以 Toraxor 品牌制造膨脹芯軸。它們是精度至上的夾緊任務的理想選擇。除了廣泛的標準外，我們的技術人員還與用戶密切合作開發了特殊的心軸。我們的強項是針對外圓磨削、齒輪磨削和精密車削加工工藝的基于需求的夾緊裝置解決方案。憑借我們廣泛的專業知識，我們提供最適合客戶需求的精確夾緊解決方案。

TORAXOR 心軸用于精密外圓磨削、齒輪磨削、精車、精銑、平衡和檢查。

特性

從 0.005 mm 到 0.002 mm 的高同心度

從 0.05 毫米到 0.09 毫米的彈性很好

使用方便，夾緊力可調

使用壽命長，可能達到 10,000 電壓

用戶和服務友好，投資成本低

空氣和液體冷卻

技術

心軸使用致動螺栓自動張緊或使用六角扳手手動張緊。夾緊元件徑向均勻擴張，從而打開心軸。小公稱直徑的夾緊元件由開槽錐形套筒組成，大直徑使用由高強度塑料制成的特殊膨脹盤。

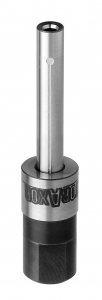

標準心軸

110 和 111 型

公稱夾緊 ?4x13 至 ?14x55

120 型和 121 型

公稱夾緊 ?15x38 至 ?20x78

130 型和 131 型

公稱夾緊 ?21x40 至 ?100x175

法蘭心軸

1030 型（手動操作）

1060 型（動力操作）

夾緊 ?15x40 至 ?69x74

莫氏錐度心軸

320 和 430 型

公稱夾緊 ?8x20 至 ?59x88

用于

齒輪磨床 Reishauer 的2010 和 2030 型

公稱夾緊 ?6x15 至 ?39x58

定制

法蘭心軸

動力操作（壓力）型 Sd 1092

通用膨脹芯軸

2590型

花鍵軸型材

Sd 1062 型

DIN 5480-N40x1x30x38x9H

心軸

特長型112
